华盛顿中国城石雕牌楼的设计

关于石雕牌坊的设计

     华盛顿中国城石雕牌楼的设计,是在我公司主任工程师庞树义同志主持下进行的。笔者承担了总体方案设计、技术设计及绘制施工图的工作,边精一同志负责彩画及装饰纹样设计,参与设计制图工作的还有易斌同志等。我国的古典牌楼,有木结构、石结构、以木为骨砖石混合三种基本结构形式。

   华盛顿中国城石牌楼采用的是石雕牌楼的形式。在赴美考察之前,我们曾准备在那里建一座四柱三间七楼牌楼,并带去了初步方案,经过实地勘察,发现现场情况与我们原来的想象有较大出入。牌楼座落的H街,是华盛顿中国城最主要的一条街道,路面宽阔(净宽56,折合公制 17.07m),交通流量大、车速快,不具备在马路上立柱子的条件。

     根据这种特殊情况,只好将原来四柱三间七楼的形式,改为四柱三间七楼的形式。这一变化,对石雕牌楼的方案设计和结构设计都带来的许多难题。

(一):关于方案的确定方案设计既要考虑功能要求,又要保持牌楼的传统建筑风格。我们采取二柱落地支承额枋(即通梁)下架显一开间;额枋以上保留原有明柱,并将其改为悬空柱,仍保持三开间的形式。（更多牌楼设计请参考石牌坊设计五大要点是什么）。

   上面七座檐楼按明、次、边、夹的顺序对称排列,高低错落,跌宕起伏、主次分明,富于韵律和节奏感。这样处理,不仅满足了交通功能要求,而且使三间七楼这种较优秀的建筑形式得到了保留,较园满地体现了中国古典石雕牌坊的传统建筑风格。

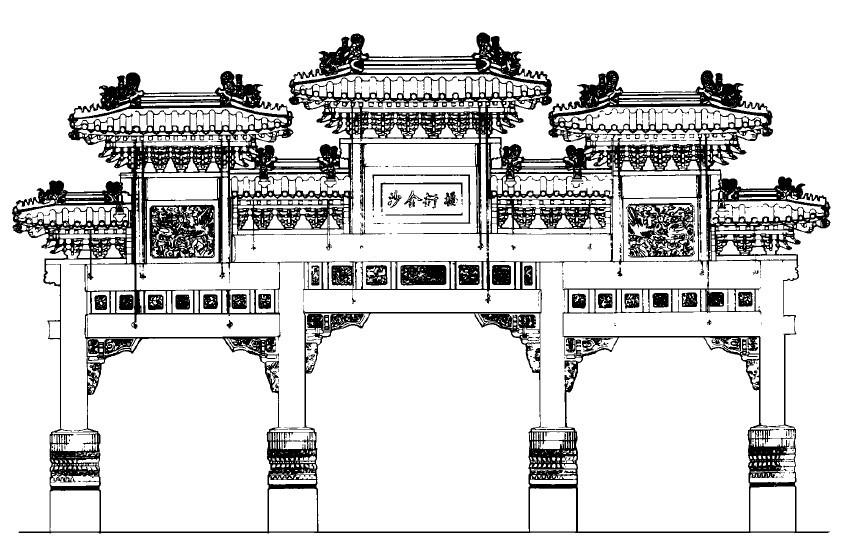

   这种四柱落地的大跨度石雕牌楼,必须将明、次间的大小额枋贯通一体,形成一道通梁,才能满足结构要求。若按传统造型,三开间牌楼的明间额枋要与次间额枋错开，小额枋立面高度要协调。   (下图是四柱三间七楼石雕牌坊设计图),

这座牌楼形成中间高,两边低的总体效果。

   华盛顿中国城石雕牌楼的第一方案,是使三间额枋贯通,形成通梁,主、次、边、夹各楼都置于同一根梁上面,主、次楼可以凭宽窄、高低加以区别,但边楼和夹楼就很难区分高低,有失平板了。在梁以下部分,

    第一方案是在明间加雀替作为装饰,次间加挂落,以示与明间的区别(见图三华盛顿石雕牌楼第一方案)。

    第一方案作出后,除去感到七个檐楼处在同一水平有失呆板外,还感到梁以下的雀替、花板等装饰显得小气,与大体量的石雕牌坊总体不匹配。于是,根据造型和结构的要求,我们又作了第二方案。

本文http://www.shidiao136.com。版权所有，

未经批准转载必究。

作者：何世素  @嘉祥县长城石雕厂  修订 于  2016-03-29

对此文章有什么疑问，请提交在石雕厂博客研究交流。
