大型石雕九龙壁是如何运输安装的

发布时间：2014-08-30 00:00:32 阅读：5838

大型石雕九龙壁是如何运输安装的，现在有大型吊车。特种运输车辆，可以解决各种运输、安装的各种难题，如果遇到大型吊车进不去的地方怎么办呢？我们学习一些古人的智慧，看看300吨的石雕九龙壁是如何运到故宫的：

故宫是中国历史文化最具代表性的建筑，如此庞大的建筑结构体系不禁使人感慨先人的智慧与建筑技巧。11月4日，北京科技大学机械工程学院副教授李疆、清华大学摩擦学国家重点实验室副研究员陈皓生及普林斯顿大学机械与航空工程系教授霍华德斯通在美国《国家科学院学报》上发表研究报告，指出中国古代兴建故宫时，曾制造人造冰道，并以水为润滑剂，拖运了重达300吨的巨石，再次以现代科学方法向世界展现了中华民族无穷的智慧。

浮雕九龙壁，石雕九龙壁

中国的古人不在冰上拖运巨石?

古老的故宫兴建于明成祖朱棣永乐四年(公元1406年)，至永乐十八年(公元1420年)落成，曾于1557年至1561年、1597年至1627年由于大火进行两次大规模重建。据称最初的建设投入工匠23万人，民工士兵上白万，是几代人劳动的结晶。故宫巧妙的修建技术也吸引着后来无数中外研究者为其倾尽心血。故宫里使用的巨石多达数万块，其中最大的一块是摆放在保和殿后面的雕有九条游龙的大石雕，重约300吨。《两宫鼎建记》曾简要记载，石雕九龙壁是隆冬时节在人工冰道上被拖运来的。

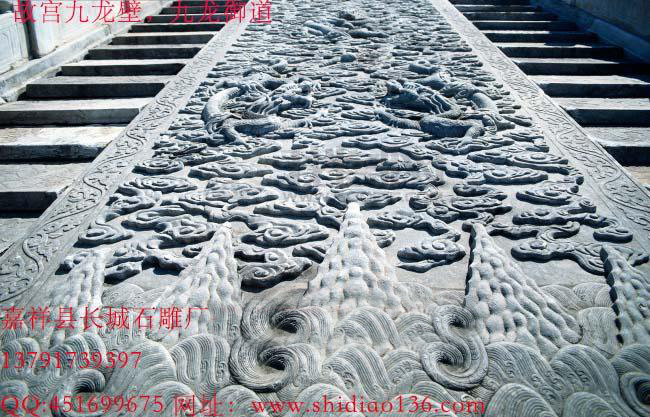

石雕九龙御路

尽管石雕九龙壁的拖运过程始终没有详尽的记载和科学论证，北京科技大学机械工程学院副教授李疆却通过翻看500年前的记载，发现一个相似的情况:在1557年，有一队劳工通过类似的方式拖运一块重约123吨的巨石，经过70多公里的行程将其运到故宫。由此可以对机械工程史上，由于在公元前1500年时中国的车轮已经充分发展，因此中国古代没有出现以人力在冰上拖运巨石的案例，这一观点进行补充和修正。

滑动摩擦比滚动摩擦更安全可靠

去年夏天，李疆与清华大学摩擦学国家重点实验室副研究员陈皓生带着第一次到访中国的普林斯顿大学机械与航空工程系教授霍华德斯通参观故宫，讨论起大石雕运输中的润滑问题。事后他们查阅文献，却未发现从现代工程科学角度进行相关分析的研究，因此他们决定一探究竞。

九龙壁浮雕

据李疆介绍，明代的人们在巨石运输中就已经认识到，在低速重载情况下，滑动摩擦方式比滚动摩擦方式更为安全可靠。而且，故宫石雕九龙壁运输采用了冰面润滑的方式，并且通过在冰面泼水形成水膜作为润滑剂，来实现减轻阻力的目的。通过比较发现，这种运输方式比用传统的木撬、滚了及普通的冰面润滑更加省力，且更适合北京当时的环境状况。为此，研究者通过滚动与滑动的摩擦系数的对比，说明了该方法是合理的。

从理论上来说，由于冰面比木质表面更加坚固和平滑，故宫兴建者采用制造人工冰道，使作为巨石垫板的木板与冰面接触(而非古埃及以木板铺路，实现木板与木板的接触)，大大减小了摩擦力。李疆等人根据古籍记载和合理推算，从现代实验的角度，估测以同样的方式运输123吨的巨石大致需要工匠数为300人以下，因此可以推测运输300吨的巨石的人数不可能超出太多。然后，他们推算了以木板为轨道拖运123吨巨石所需的人数为354人，虽接近预期人数，但明显在运输300吨以上的石雕九龙壁时很可能失败。进而可以推论，当时最为可行的方法是铺设冰道，在冰道上拖动巨石。

这种便利方法与北京的气候环境有关，与长期处于热带的埃及相比，北京拥有使用冰的天然优势一一寒冷的冬天。古籍记载，运送巨石的时问是在冬至前后，在15,16世纪时北京1月的平均气温是在零下3.7摄氏度(上下0.5度)，虽然没有天然的河流为运输提供冰道，但人们在运输过程中每半公里就会凿坑取水以保证冰道的用水。润滑剂背后的科学，根据巨石运到故宫的距离和时问，专家们估算拖动一个123吨的巨石所需的平均速度是每秒8厘米。如此低的速度，加上极小的摩擦力是不会使冰面白动融化成水进而在冰道与木板之问形成润滑剂的。因此李疆等人研究了除摩擦生热外的能使水膜产生和保持的其他方法，即在拉动时直接在前面泼水，这一点在古埃及也有类似的记载。通过现代物理研究可知，冰上低速运动物体的摩擦力比高速运动时大得多，但是在接近零度时以水膜为润滑的摩擦力非常小，因而在泼水作为润滑剂的情况下，纵使每秒8厘米的低速滑动只会有极小的摩擦力。由于在明代北京日间零下3.7摄氏度的情况下，水在2分钟内不可能完全冻结，因此水膜是可以维持并保证运输的。当然，古人也可能使用热水来延缓结冻。所以，研究者可以得出在故宫九龙壁拖运时，不仅采用制造冰道的方式减缓摩擦，还在长途运输时向冰道泼水作为润滑剂。

石雕九龙壁

著名的中国科技史研究者李约瑟曾指出，古代的中国并没有建立起西方以数学为基础的科学体系，中国古代的先进技术是一种经验体系，难以称之为科学。然而，当我们伫立凝望故宫石雕九龙壁时，当学者们用现代科技手段重新审视故宫的兴建技术时，不禁为我们先人的智慧所折服。李疆也评价说:明代的巨石运输方式说明，当时人们对低速重载的润滑研究达到了很高水平。紫禁城的兴建与郑和七下西洋都发生在巧世纪前期，巨大的石雕九龙壁运输的例了说明当时的陆地运输技术并不比航海技术逊色。

作者：欧阳 @嘉祥县长城石雕厂修订于 2015-04-05
